汽車行李箱蓋鉸鏈機構是汽車行李箱蓋能否順利開關的關鍵部件，其設計布置合理直接影響著汽車的安全與舒適性，目前汽車行李箱蓋鉸鏈機構組合方式通常有鵝頸式鉸鏈與扭桿組合方式、四連桿鉸鏈與氣彈簧組合方式、鵝頸式鉸鏈與氣彈簧組合方式、鵝頸式鉸鏈與拉簧、氣彈簧組合方式、鵝頸式鉸鏈與拉簧、氣彈簧組合方式等形式。就開啟效果和穩定性來說，以上組合方式呈質量遞增方向。本文將介紹鵝頸式鉸鏈與拉簧、氣彈簧組合方式（以下簡稱鵝頸氣撐式）的行李箱蓋鉸鏈在汽車行李箱蓋上的相關布置設計。

1、鵝頸氣撐式行李箱蓋鉸鏈工作原理

1.1氣彈簧的定義

氣彈簧是指由一個密閉缸筒和可以在缸筒內滑動的活塞組件及活塞桿組成的以氣體壓強為貯能介質的機構。

1.2氣彈簧的結構及工作原理

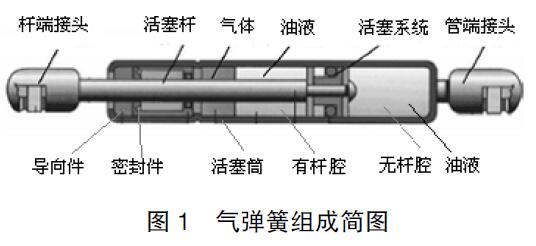

氣彈簧一般由接頭、活塞桿、導向件、活塞系統、缸筒等組成，如圖1所示。在密閉的活塞筒內充入高壓氣體（一般為氮氣），兩邊氣體壓強作用在活塞面，由于兩邊壓強的不同以及有桿腔和無桿腔的截面積差，形成活塞桿的輸出推力。

1.3工作原理

行李箱蓋處于關閉狀態時，拉簧處于最大拉伸狀態，當行李箱蓋鎖解鎖時，行李箱蓋隨同拉簧和氣彈簧作用的力繞鉸鏈軸逆時針旋轉，設計匹配時，拉簧產生的力矩略小于行李箱蓋的重力矩，需要通過氣彈簧的作用力才能使行李箱蓋開啟，由于氣彈簧的開啟比較平穩，使得整個行李箱蓋開啟過程較為平緩。

2、鵝頸氣撐式行李箱蓋鉸鏈的布置

2.1布置形式

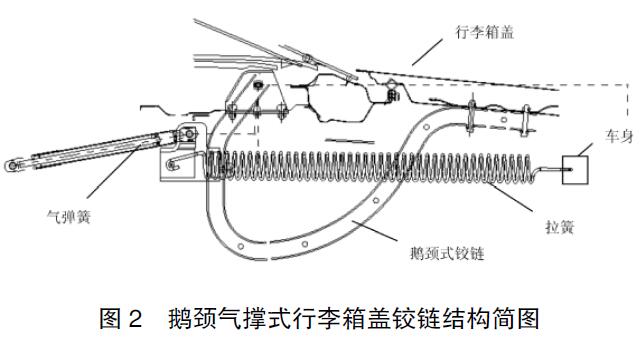

鵝頸氣撐式行李箱蓋鉸鏈在車身上的布置形式為拉簧布置在遠離駕駛側，氣彈簧布置在接近駕駛側。

2.2布置安裝設計

鉸鏈系統布置，首先將行李箱蓋兩個鉸鏈布置Y向同軸；然后在考慮其他件的空間要求。一般要求氣彈簧到拉簧距離10mm以上，到其他件8mm以上，拉簧到其他件8mm以上，鉸鏈到其他件距離8mm以上。

2.3設計計算

2.3.1鵝頸氣撐式行李箱蓋鉸鏈計算原理

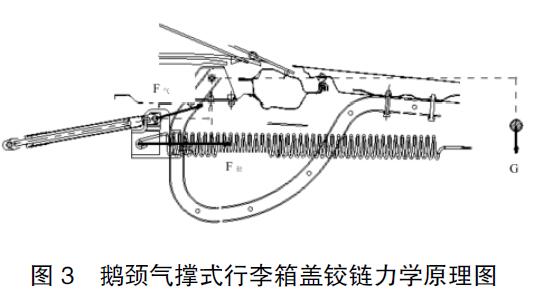

行李箱蓋在解鎖后至開啟到最大位置的任意狀態，受到的力為：

(1)行李箱蓋系統自身質量產生的重力G，方向豎直向下，產生的力矩為順時針方向；

(2)拉簧對鉸鏈的拉力F拉，方向沿拉簧的收縮方向，產生的力矩為逆時針方向；

(3)氣彈簧對鉸鏈的拉力F氣，方向沿氣彈簧的收縮方向，產生的力矩為順時針方向；

由于行李箱蓋開啟過程比較平緩，可以視為在各個瞬時狀態系統力矩平衡，即拉簧產生的力M拉、重力產生的重力矩MG和氣彈簧產生的力矩M氣力矩平衡。

MG=M拉+M氣

由于拉簧和氣彈簧的力值可以通過不同的加工工藝和結構調整，在整個系統中屬于匹配設計工作；設定行李箱蓋的操作力，通過調整拉簧的彈性系數κ和氣彈簧的力值來滿足設定的行李箱蓋開啟力，最終匹配計算出合適的拉簧的彈性系數κ和氣彈簧力值。

2.3.2計算模型的建立

以下以某車型布置數據為例建立并計算行李箱蓋鉸鏈的力學模型。

2.3.2.1重力矩部分

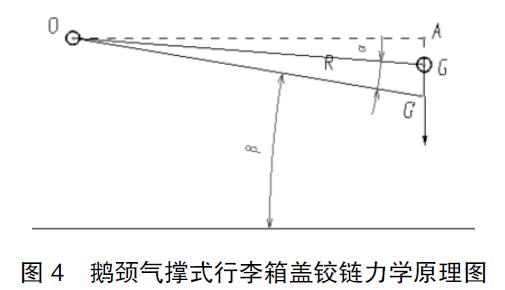

行李箱蓋重力力學模型如圖4所示，行李箱由重力產生的重力矩為：

MG=G×R×COS（α-β）；

式中α為行李箱蓋開啟角度，β為行李箱蓋關閉位置與地面線的夾角，R為行李箱蓋重心到鉸鏈軸線的距離，G為行李箱蓋總成重量。

2.3.2.2拉力矩部分

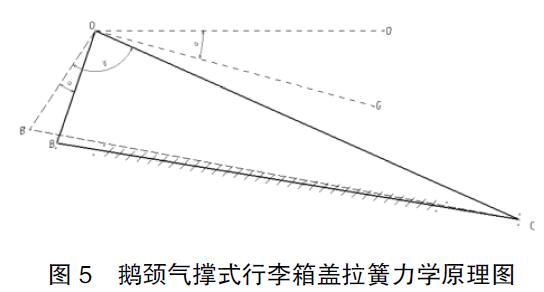

行李箱蓋拉簧力學模型如圖5所示，行李箱由拉簧產生的拉力矩為：

M拉=κ（x-X）*L*sin（∠BCO）；

X=L2+l2-2Llcos(γ-α)；

sin（∠BCO）=1-cos2(∠BCO)；

cos（∠BCO）=(l-Lcos(γ-α)/L2+l2-2Llcos（γ-α）；

式中α為行李箱蓋開啟角度,k為拉簧的彈性系數，γ為行李箱蓋關閉位置與拉簧力臂的夾角，L為鉸鏈軸線到鉸鏈上拉簧安裝點的距離（OB），l為鉸鏈軸線到車身上拉簧安裝點的距離（OC），X為拉簧自由狀態下長度。

2.3.2.3氣彈簧力矩部分

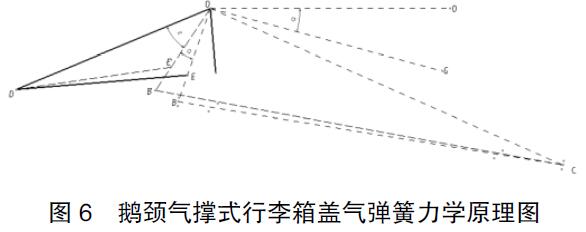

行李箱蓋氣彈簧力學模型如圖6所示，行李箱由氣彈簧產生的彈力矩為：

M氣=F*h*sin（∠BDE）

sin（∠ODE）=1-cos2(∠ODE)；

cos（∠ODE）=(h-Hcos(ε+α)/H2+h2-2Hhcos（ε+α）

式中α為行李箱蓋開啟角度,F為氣彈簧作用力，ε為行李箱蓋關閉位置時氣彈簧安裝兩點與鉸鏈軸線連線的夾角，H為鉸鏈軸線到鉸鏈上氣彈簧安裝點的距離（OE），h為鉸鏈軸線到車身上氣彈簧安裝點的距離（OD）。

2.3.2.4力矩匹配

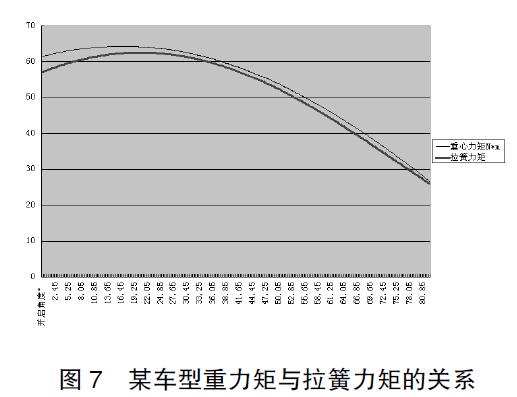

為避免行李箱蓋解鎖后，行李箱蓋彈開速度較快，力矩平衡時，將拉簧的作用力矩設定略小于尾門重力矩，圖7為某車型拉簧力矩與重力矩的作用關系。

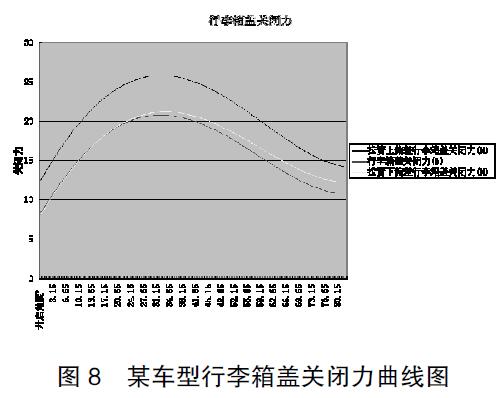

氣彈簧的作用力是保證行李箱蓋開啟平緩，通過氣彈簧的作用力，使行李箱蓋的重力矩小于拉簧作用力矩與氣彈簧力矩之和，這樣就能保證行李箱蓋的順利開啟。圖8為某車型拉簧力矩、重力矩和氣彈簧力矩之和即行李箱蓋收到的合力矩。

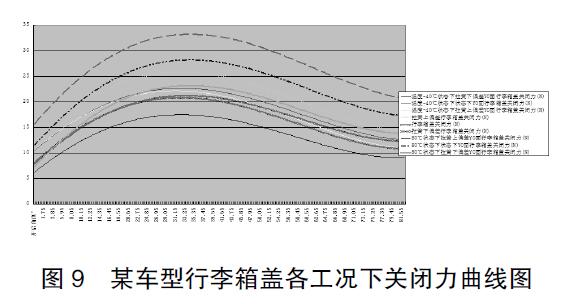

由于氣彈簧作用力大小受溫度影響比較大，在設計計算時，需要對不同溫度下行李箱蓋的受力進行分析，以保證后續裝車的開啟效果。圖9為某車型行李箱蓋在不同工況下的受力分析圖。

3、實車狀態

通過實車裝配，行李箱蓋開啟狀態平緩，關閉手感舒適。

4、結束語

本文通過對鵝頸氣撐式行李箱蓋鉸鏈結構進行詳細分析，結合物理學中的力學平衡原理，并考慮到環境對氣彈簧固有特性的影響下，對汽車行李箱蓋的鉸鏈、拉簧和氣彈簧的布置及設計計算過程做了比較詳細的分析和介紹，可為其他車型正向設計提供參考。
